○システム構成 | |

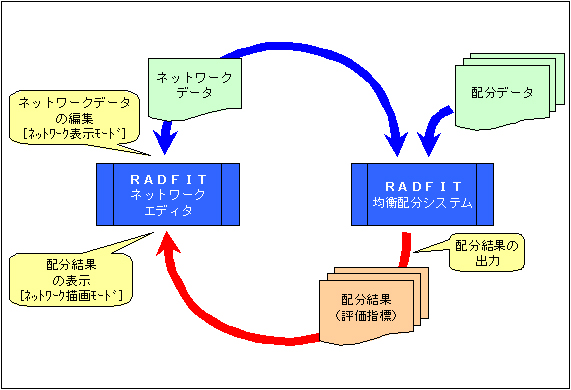

『RADFIT』は大別して次の2つのシステムから構成されます ・ネットワークエディタ ・均衡配分システム 下図のようにネットワークエディタには『ネットワーク編集モード』と『ネットワーク描画モード』があります 『ネットワーク編集モード』では,配分計算に必要なネットワークデータを編集します 『ネットワーク描画モード』では,配分結果(評価指標)をネットワーク上に図化します |
○ネットワークエディタ |
||
・ネットワーク修正モード |
||
ネットワークの隣接関係,属性を編集します |
||
・ネットワーク描画モード |
||
ネットワーク図,配分結果を表示します |
○均衡配分システム |
||
以下のモデルの適用が可能です |
||
●利用者均衡配分モデル(日配分) |
||
●時間帯別利用者均衡配分モデル |
||
・残留交通量はOD修正法に基づいています ・残留交通量を考慮しない選択も可能 |
||
●高速転換率内生型利用者均衡配分モデル |
||
●高速転換率内生型時間帯別利用者均衡配分モデル |
||
なお、費用便益分析に必要な社会的損失額の算出も可能です |
||
配分結果(評価指標)は以下のとおりです |
||
<基本出力> |
||
リンク交通量 |
:車種別交通量,混雑度,旅行速度etc. |
|
リンク交通量その2 |
:OD流動別交通量,平均トリップ長etc. |
|
収束状況 |
:繰返しラウンドごとの目的関数値etc. |
|
時間帯残留量 |
:次時間帯への残留となるOD交通量 |
|
<ゾーン関連> |
||
ゾーンフロー |
:指定ゾーン発着交通の流動交通量 |
|
ゾーン間フロー |
:指定ゾーン間交通の流動交通量 |
|
ODペア指標 |
:全OD間の経路別旅行時間etc. |
|
<地域関連> |
||
地域別指標 |
:地域ごとの走行台キロ,混雑度etc. |
|
地域別便益 |
:地域ごとの走行時間,経費損失額etc. |
|
地域抽出OD表 |
:指定対象地域関連OD表etc. |
|
<路線関連> |
||
路線別指標 |
:路線ごとの利用台数,台キロ,台時etc. |
|
路線利用形態別指標 |
:路線利用パターン別交通量etc. |
|
路線間OD表 |
:流入路線・流出路線間の交通量 |
|
ランプ間OD表 |
:流入リンク・流出リンク間の交通量 |
|
ランプ影響圏 |
:発(着)ゾーン別流入(出)リンク交通量 |
|
<交差点・区間関連> |
||
交差点流動量 |
:指定交差点の流入・流出方向別交通量 |
|
区間OD内訳 |
:指定区間利用交通のOD内訳 |
|
区間フロー |
:指定区間利用交通の流動交通量 |
|
区間トリップ長 |
:指定区間の距離帯別交通量etc. |
|
